MermaidでER図を書く

はじめに

こんにちは。新卒1年目の岡崎です。

今回はテーブル定義をする時に、使うと便利かもしれないMermaidの紹介をしていきます。

Mermaidとは

Mermaidは、図を動的に作成・変更するJavaScriptベースの図形作成およびグラフ作成ツールです。もっと詳しく知りたい人はここを見てください。

Mermaidを使うと、ER図を簡単に書くこともできます。

使い方

今回は例として、4つ紹介します。

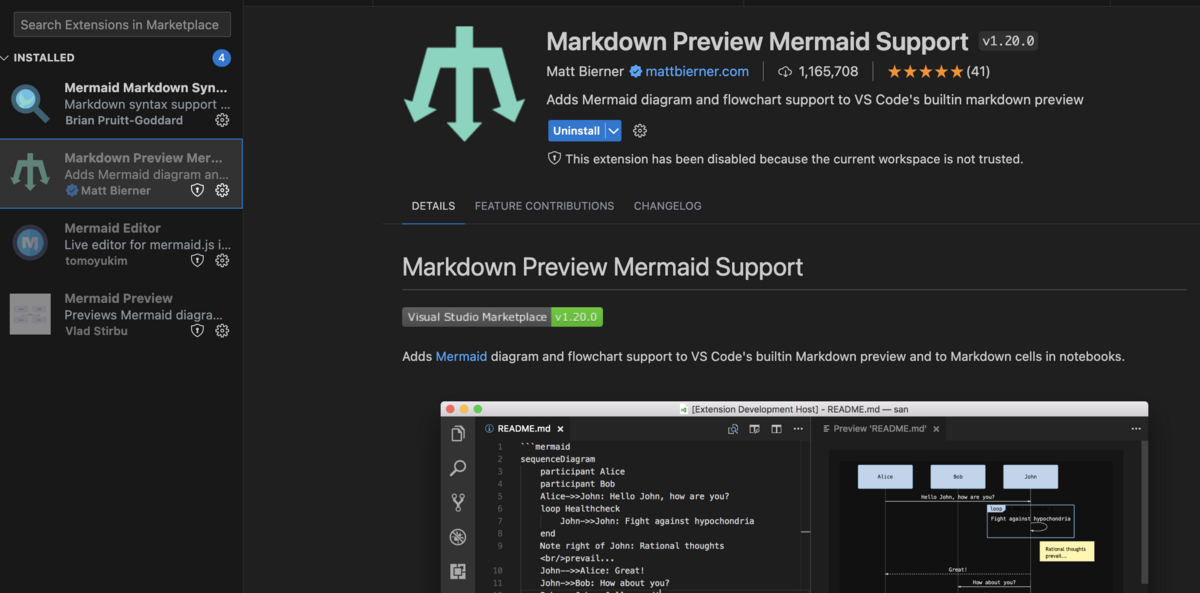

VSCode

VSCodeでは、拡張機能が存在しています。これをインストールしてください。

IntelliJ IDEA

IntelliJ IDEAでも、VSCodeと同様に拡張機能が存在します。これをインストールしてください。

Notion

NotionでもMermaidが使えます。Notionでコードブロックを作ると、その中でMermaidが選択できます。

GitHub

GitHubでも、以下のようにコードブロックを作ると使うことができます。

Mermaidの記法

実際の記法の紹介をして行きます。

テーブル定義

Mermaidの記法を使って、ユーザーテーブルを作ると以下のようになります。

erDiagram

  user {
      bigint user_id PK "ユーザーID"
      VARCHAR(255) name "ユーザー名"
  }

動的に生成された図は、以下です。

リレーション定義

Mermaidの記法を使って、カーディナリティを表現すると以下のようになります。

左の記述 右の記述 意味
|o o| 0 or 1
|| || 1
}o o{ 0以上
}| |{ 1以上

実際にリレーションを表現すると、以下のようになります。

erDiagram
  A ||--o| B : "1対0or1"
  A ||--|| C : "1対1"
  A ||--o{ D : "1対0以上"
  A ||--|{ E : "1対1以上"

動的に生成された図は、以下です。

これらの表現を組み合わせてER図を表現します。

Mermaidでは上部にリレーション、下部にテーブル定義を定義することが多いです。例として、userとarticleのテーブルを定義してみました。この時、ユーザーは1つ以上の記事を持ちます。

erDiagram
  user ||--o{ article   : "1対0以上"

  user {
      bigint user_id PK "ユーザーID"
      VARCHAR(255) name "ユーザー名"
  }

  article {
      bigint article_id PK "記事ID"
      VARCHAR(255) title "記事タイトル"
      text text "記事本文"
      bigint user_id "ユーザーID"
  }

動的に生成された図は、以下です。

最後に

Mermaidを使ってER図を書くことは、先輩から新卒研修で教えてもらいした。

ER図を書くときにとても便利なので、今でも好んで使っています。みなさんもぜひ使ってみてください。
