AWS CDKでリソース作成 第3回: ロードバランサー編

こんにちは。 エキサイト株式会社で内定者アルバイトをしています。

今回も、実際のリソースの作成を行いたいと思います。第３回は、ロードバランサーです。

前の記事 tech.excite.co.jp

ロードバランサーとは？

ロードバランサーはアプリケーションへのトラフィックを、一つまたは複数のアベイラビリティゾーン内の複数のターゲットおよび仮想アプライアンスに自動的に分散するリソースです。

AWSではApplication Load Balancer、Network Load Balancer、Gateway Load Balancer、Classic Load Balancerの4つが提供されています。

• Application Load Balancer
  • トラフィックをリクエストの内容に基づいて、ターゲット（EC2インスタンス、コンテナ、IPアドレス、およびLambda関数）にルーティングします。HTTPトラフィックとHTTPSトラフィックの負荷分散に最適です。
• Network Load Balancer
  • VPC内でコネクションをIPプロトコルデータに基づいて、ターゲット（EC2インスタンス、マイクロサービス、コンテナ）にルーティングします。TCPとUDP両方のトラフィックの負荷分散に適しており、非常に低いレイテンシで一秒間に何百万ものリクエストを扱うことが可能です。
• Gateway Load Balancer
  • サードパーティの仮想的なアプリケーションを容易にデプロイ、スケーリング、管理できるようになります。複数の仮想的なアプライアンスにトラフィックを分散する一つのゲートウェイが提供され、需要に応じてそれをスケールアップしたり、スケールダウンすることもできます。
• Classic Load Balancer
  • 複数のEC2インスタンスにわたる基本的な負荷分散を提供し、リクエストレベルでもコネクションレベルでも動作します。ただし、VPC内でロードバランサーを使用する時には、リクエストレベルではApplication Load Balancerを、コネクションレベルではNetwork Load Balancerを利用することが推奨されています。

実際に作成してみる

今回作成するのは以下のような仕様を持つApplication Load Balancerです。

項目	設定
IPアドレスタイプ	IPv4
削除保護	無効
HTTP2	有効
アイドルタイムアウト	120秒

また、ロードバランサーにはリスナーを追加することができます。リスナーはポートとプロトコルを使ってコネクションリクエストをチェックします。リスナーに定義したルールはそのリスナーを追加したロードバランサーの負荷分散の方法に影響します。

ここでは、前回定義したインスタンス2つが属するターゲットグループに対してリクエストを転送するように定義します。

前回までのコード

前回はEC2インスタンスとセキュリティグループを作成しました。 そのコードを示しておきます

package com.myorg;

import software.amazon.awscdk.CfnTag;
import software.amazon.awscdk.services.ec2.CfnInternetGateway;
import software.amazon.awscdk.services.ec2.CfnVPCGatewayAttachment;
import software.amazon.awscdk.services.ec2.IMachineImage;
import software.amazon.awscdk.services.ec2.Instance;
import software.amazon.awscdk.services.ec2.InstanceClass;
import software.amazon.awscdk.services.ec2.InstanceSize;
import software.amazon.awscdk.services.ec2.InstanceType;
import software.amazon.awscdk.services.ec2.MachineImage;
import software.amazon.awscdk.services.ec2.PrivateSubnet;
import software.amazon.awscdk.services.ec2.PublicSubnet;
import software.amazon.awscdk.services.ec2.SecurityGroup;
import software.amazon.awscdk.services.ec2.SubnetSelection;
import software.amazon.awscdk.services.ec2.Vpc;
import software.constructs.Construct;
import software.amazon.awscdk.Stack;
import software.amazon.awscdk.StackProps;

import java.util.List;

public class MyProjectStack extends Stack {
    public MyProjectStack(final Construct scope, final String id) {
        this(scope, id, null);
    }

    public MyProjectStack(final Construct scope, final String id, final StackProps props) {
        super(scope, id, props);

        Vpc vpc = Vpc.Builder.create(this, "SampleVPC")
                .vpcName("sample-vpc")
                .cidr("cidr")
                .subnetConfiguration(List.of())
                .build();

        // Availability zone: ap-northeast-1a
        PrivateSubnet privateSubnetA = PrivateSubnet.Builder.create(this, "PrivateSubnetA")
                .availabilityZone("ap-northeast-1a")
                .vpcId(vpc.getVpcId())
                .cidrBlock("cidr")
                .build();

        PublicSubnet publicSubnetA = PublicSubnet.Builder.create(this, "PublicSubnetA")
                .availabilityZone("ap-northeast-1a")
                .vpcId(vpc.getVpcId())
                .cidrBlock("cidr")
                .build();

        // Availability zone: ap-northeast-1c
        PrivateSubnet privateSubnetB = PrivateSubnet.Builder.create(this, "PrivateSubnetB")
                .availabilityZone("ap-northeast-1c")
                .vpcId(vpc.getVpcId())
                .cidrBlock("cidr")
                .build();

        PublicSubnet publicSubnetB = PublicSubnet.Builder.create(this, "PublicSubnetB")
                .availabilityZone("ap-northeast-1c")
                .vpcId(vpc.getVpcId())
                .cidrBlock("cidr")
                .build();

        // NAT gatewayの追加
        publicSubnetA.addNatGateway();
        publicSubnetB.addNatGateway();

        // Internet Gateway
        CfnInternetGateway internetGateway = CfnInternetGateway.Builder.create(this, "InternetGateway")
                .tags(List.of(CfnTag.builder()
                        .key("Name")
                        .value("sample-internet-gateway")
                        .build()))
                .build();

        // Internet gatewayをVPCにattachする
        CfnVPCGatewayAttachment.Builder.create(this, "VpcGateAwayAttachment")
                .vpcId(vpc.getVpcId())
                .internetGatewayId(internetGateway.getAttrInternetGatewayId())
                .build();

        SecurityGroup securityGroup = SecurityGroup.Builder.create(this, "SampleSecurityGroup")
                .securityGroupName("sample-security-group")
                .vpc(vpc)
                .build();

        IMachineImage machineImage = MachineImage.latestAmazonLinux();

        Instance instance01 = Instance.Builder.create(this, "ec2-instance-01")
                .instanceName("ec2-instance-01")
                .vpcSubnets(SubnetSelection.builder().subnets(List.of(privateSubnetA)).build())
                .machineImage(machineImage)
                .vpc(vpc)
                .availabilityZone("ap-northeast-1a")
                .instanceType(InstanceType.of(InstanceClass.T2, InstanceSize.SMALL))
                .securityGroup(securityGroup)
                .build();

        Instance instance02 = Instance.Builder.create(this, "ec2-instance-02")
                .instanceName("ec2-instance-02")
                .vpcSubnets(SubnetSelection.builder().subnets(List.of(privateSubnetB)).build())
                .machineImage(machineImage)
                .vpc(vpc)
                .availabilityZone("ap-northeast-1c")
                .instanceType(InstanceType.of(InstanceClass.T2, InstanceSize.SMALL))
                .securityGroup(securityGroup)
                .build();
    }
}

ロードバランサーを作成し、リスナーを追加するコード

        // Load Balancer
        // Load Balancer用のSecurity Group ①
        SecurityGroup securityGroupEC2LB = SecurityGroup.Builder.create(this, "SecurityGroupEC2LoadBalancer")
                .securityGroupName("ec2-lb-security-group")
                .vpc(vpc)
                .description("security-group-of-ec2-load-balancer")
                .allowAllOutbound(true)
                .build();

        securityGroupEC2LB.addIngressRule(Peer.ipv4("0.0.0.0/0"), Port.tcp(80));

        // ②
        ApplicationLoadBalancer applicationLoadBalancer = ApplicationLoadBalancer.Builder.create(this, "SampleEC2ApplicationLoadBalancer")
                .loadBalancerName("sample-ec2-load-balancer")
                .vpc(vpc)
                .vpcSubnets(SubnetSelection.builder().subnets(List.of(privateSubnetA, privateSubnetB)).build())
                .securityGroup(securityGroupEC2LB)
                .deletionProtection(false)
                .ipAddressType(IpAddressType.IPV4)
                .idleTimeout(Duration.seconds(120))
                .http2Enabled(true)
                .build();

        // ③
        ApplicationTargetGroup ec2TargetGroup = ApplicationTargetGroup.Builder.create(this, "EC2TargetGroup")
                .targetGroupName("ec2-target-group")
                .targetType(TargetType.INSTANCE)
                .port(80)
                .vpc(vpc)
                .targets(List.of(new InstanceTarget(instance01, 80), new InstanceTarget(instance02, 80)))
                .protocol(ApplicationProtocol.HTTP)
                .protocolVersion(ApplicationProtocolVersion.HTTP1)
                .healthCheck(HealthCheck.builder()
                        .enabled(true)
                        .path("/")
                        .healthyThresholdCount(3)
                        .unhealthyThresholdCount(2)
                        .interval(Duration.seconds(60))
                        .timeout(Duration.seconds(5))
                        .protocol(Protocol.HTTP)
                        .port("80")
                        .build())
                .build();

        // ④
        ApplicationListener applicationListener = ApplicationListener.Builder.create(this, "ApplicationListener")
                .loadBalancer(applicationLoadBalancer)
                .protocol(ApplicationProtocol.HTTP)
                .port(80)
                .defaultAction(ListenerAction.forward(List.of(ec2TargetGroup)))
                .build();

少し長くなりましたので、以下でそれぞれのリソース作成について簡単に解説します。

まず、①ではロードバランサー用のセキュリティグループを作成しています。セキュリティグループについては前回作成しましたので、こちらを参照してください。

tech.excite.co.jp

②では、ロードバランサー本体を作成しています。vpcSubnets()ではロードバランサーを設置するサブネットを指定します。

③では、ターゲットグループを作成しています。ターゲットグループはロードバランサーによるリクエスト（Application Load Balancerの場合）の転送先をまとめたグループです。ロードバランサーが、リクエストをあるターゲットグループに転送することを決めた場合、このグループ内のどこかに転送することになります。
ここでは、プロトコルとしてHTTPを使い、前回作成したEC2インスタンス2つをターゲットとしています。
また、healthCheck()でターゲットグループのヘルスチェックの設定を行います。ヘルスチェックでは、登録されたターゲットに対して定期的にリクエストを送信することで正常に稼働しているかどうかを判定します。ロードバランサーは正常に稼働しているリソースに対してのみリクエストをルーティングします。

④では、リスナーを作成しています。このリスナーはHTTPでポート80に到着したリクエストを、先ほど作成したターゲットグループ内のEC2インスタンスのいずれかにルーティングするようにしています。

デプロイ

ここまでできたら、あとはいつものようにデプロイするだけです。

cdk deploy

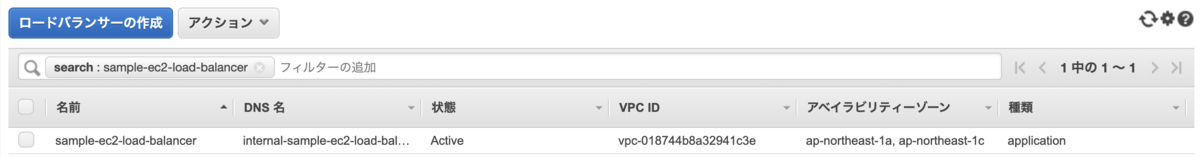

エラーなく生成されれば成功です！

補足

ルーティングの重みづけ

Application Load Balancerではルーティングの重みづけによって、ターゲットグループごとにルーティングされるリクエスト量を変更することができます。 この機能はブルー/グリーンデプロイ（AWS のブルー/グリーンデプロイ – クイックスタート）でよく利用されます。

ターゲットグループを複数（以下の例ではec2TargetGroup1、ec2TargetGroup2）用意し、以下のように記述することで重みづけが可能になります。ここではEC2インスタンスec2-instance-01に全体の2/3のリクエストを、EC2インスタンスec2-instance-02に全体の1/3のリクエストをルーティングするように設定しています。

        WeightedTargetGroup weightedEc2TargetGroup1 = WeightedTargetGroup.builder()
                .targetGroup(ec2TargetGroup1)
                .weight(2)
                .build();

        WeightedTargetGroup weightedEc2TargetGroup2 = WeightedTargetGroup.builder()
                .targetGroup(ec2TargetGroup2)
                .weight(1)
                .build();

        ApplicationListener applicationListener = ApplicationListener.Builder.create(this, "ApplicationListener")
                .loadBalancer(applicationLoadBalancer)
                .protocol(ApplicationProtocol.HTTP)
                .port(80)
                .defaultAction(ListenerAction.weightedForward(List.of(weightedEc2TargetGroup1, weightedEc2TargetGroup2)))
                .build();

HTTPリクエストをHTTPSリクエストへ

Application Load BalancerではHTTPリクエストをHTTPSリクエストに変換することもできます。 これは、HTTPリクエストとしてロードバランサーに入ってきたリクエストをHTTPSリクエストとして元のパスにリダイレクトすることで達成できます。

        // HTTPリクエストをHTTPSリクエストとしてリダイレクト
        ApplicationListener httpListener = ApplicationListener.Builder.create(this, "SampleHttpListener")
                .protocol(ApplicationProtocol.HTTP)
                .port(80)
                .loadBalancer(applicationLoadBalancer)
                .defaultAction(ListenerAction.redirect(RedirectOptions.builder()
                        .protocol("HTTPS")
                        .port("443")
                        .build()))
                .build();

        ApplicationListener httpsListener = ApplicationListener.Builder.create(this, "SampleHttpsListener")
                .protocol(ApplicationProtocol.HTTPS)
                .port(443)
                .defaultAction(ListenerAction.forward(List.of(ec2TargetGroup)))
                .loadBalancer(applicationLoadBalancer)
                .sslPolicy(SslPolicy.RECOMMENDED)
                .certificates(List.of(ListenerCertificate.fromCertificateManager(Certificate.fromCertificateArn(this, "certificate", "arn:aws:acm:ap-northeast-1:xxxxxxxxxxxx:certificate/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx"))))
                .build();

HTTPSリクエストを処理するにはSSL証明書が必要なので、ARNを指定して取得しています。
（xxxxの部分にはご自身が使用されている証明書のARNに変換してください。）

終わりに

今回は、AWS CDKを用いてApplication Load Balancerを作成しました。

では、また次回。
